肺功能仪
发布日期：2014-01-20 来源：信息办

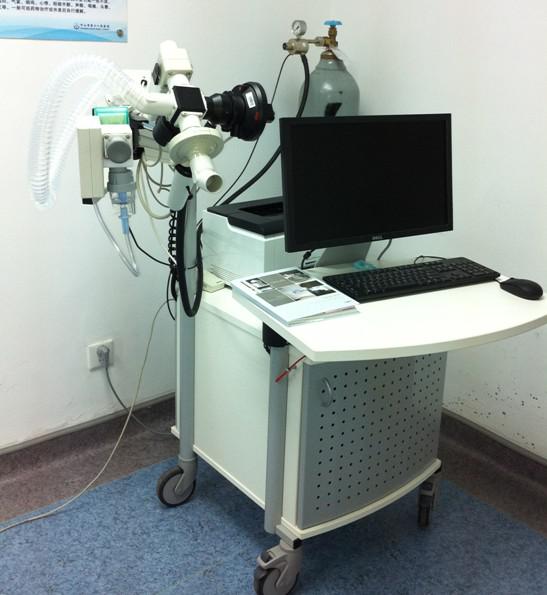

代表当前肺功能检查最先进水平的德国生产的耶格品牌肺功能仪，型号：ＪＡＥＧＥＲ MasterScreen Diffusion肺功能仪除具有传统的肺通气功能检查、肺换气功能检查肺残气量、肺弥散功能、肺容积测定、气道扩张试验外，及气道激发试验功能、。该仪器可对呼吸系统的各项功能状况进行系统性的评估，极大地提高了呼吸科的检查和诊断技术，使我院肺功能检测居全市领先水平。现将该仪器的基本功能及用途简单介绍职下：
１、肺通气功能检查：评价呼吸道是否阻塞、肺及胸廓的弹性是否正常等等，通气功能检查是所有肺功能仪最基本的功能；
２、肺换气功能检查：主要检测气体通过气血屏障的功能状况，当肺间发生病变时，导致气体弥散功能障碍；
３、肺容积测定：主要检测在不同的状态下肺容积的状况，例如肺气肿时肺病容积会增大，可发现早期肺气肿，而胸廓及肺的硬度增加时，则肺的容积会减少等；
４、气道扩张试验及气道激发试验：此两项检查对支气管哮喘的诊断具有较高的特异性，尤其对比较特殊的哮喘，比如咳嗽为主的哮喘的诊断更是关键；
１、肺通气功能检查：评价呼吸道是否阻塞、肺及胸廓的弹性是否正常等等，通气功能检查是所有肺功能仪最基本的功能；
２、肺换气功能检查：主要检测气体通过气血屏障的功能状况，当肺间发生病变时，导致气体弥散功能障碍；
３、肺容积测定：主要检测在不同的状态下肺容积的状况，例如肺气肿时肺病容积会增大，可发现早期肺气肿，而胸廓及肺的硬度增加时，则肺的容积会减少等；
４、气道扩张试验及气道激发试验：此两项检查对支气管哮喘的诊断具有较高的特异性，尤其对比较特殊的哮喘，比如咳嗽为主的哮喘的诊断更是关键；
适用范围：对呼吸系统疾病患者的肺功能损害程度、类型、治疗效果和病情发展进行临床评价；对支气管哮喘患者进行用药指导；对临床症状，主要是喘息、咳嗽、呼吸困难的原因进行鉴别诊断；对外科手术，特别是胸腹部手术的可行性及手术前后肺功能进行评估。
肺功能检查优点是方便、简便、易行，无创伤，快捷及可重复操作等优点，无特殊检查要求，无需空腹。
简介
耶格的MasterScreen肺功能仪是一个组合式、模块化的结构,其特点有灵活的扩展性、良好的经济性和长久性.您可以在主机基础上根据自己的需要选择不同的部件构成通气、弥散、残气、气道阻力、顺应性、药物激发实验、舒张实验等等各项肺功能项目的检查.
MasterScreen的主机框架如下:硬件主要由移动式仪器车、隔离电源、计算机系统(包括计算机主机、显示器、打印机、键盘、鼠标) 、肺功能专用接口板(EASI-CARD) 、扩展电路模块、流速传感器模块、气体分析器模块(一氧化碳、氦气、氧气) 、气路管道和各种阀门(气动阀门和电动阀门)等组成.
软件由运行在WINDOWS操作系统下的肺功能测试软件和病人资料管理以及专用的维修测试软件等组成.肺功能的核心部件为流速传感器和气体分析器,所以在日常维护中一定要保护好这些敏感部件.气路管道设计的合理性会给临床使用带来很大的方便, MasterScreen在这方面做得不错.所以整套系统非常稳定、可靠、而且故障率低.
仪器基本原理:流速传感器为压差筛网式结构,用铂金丝编制,双层90度交叉,其原理为气流经过压差筛网,由于筛网有阻力(阻力为0.36KPA/L/S),两端会产生压差,其压差的大小与流速成正比.这样就可以得到流速,通过对流速的积分就获得容量.有了流速和容量者两个基本指标,我们就可以得到呼吸频率BF 、潮气量VT 、肺活量VC 、补呼气量ERV 、一秒量FEV1 、峰流速PEF 、每分最大通气量MVV和流速容量环等静态和动态肺参数.
一氧化碳分析器用于弥散检查,其原理为电化学分子膜渗透原理,理论上是长寿命的.如果测试气体比较脏,那分子渗透膜可能会失效,这一点一定要注意.
氦分析器用于残气和肺容量的检查,其原理为热敏式惠斯通电桥,利用氦为热的良导体,氦浓度越高,热量被带走速度也越快.理论上也是长寿命的.所有这些长寿命的部件大大降低了使用成本.
